SAR典型有源干扰仿真与评估方法研究

doi:10.12305/j.issn.1001-506X.2025.12.08

系统工程与电子技术 ›› 2025, Vol. 47 ›› Issue (12): 4068-4077.doi: 10.12305/j.issn.1001-506X.2025.12.08

• 传感器与信号处理 • 上一篇

SAR典型有源干扰仿真与评估方法研究

郑宪武¹^,², 赵红燕³, 田甜¹^,²^,*, 田金文¹^,²

1. 华中科技大学人工智能与自动化学院，湖北武汉 430074
2. 华中科技大学多谱信息智能处理技术全国重点实验室，湖北武汉 430074
3. 北京宇航系统工程研究所，北京 100076

收稿日期:2024-09-10 修回日期:2025-01-15 出版日期:2025-04-23 发布日期:2025-04-23
通讯作者: 田甜
作者简介:郑宪武（2000—），男，硕士研究生，主要研究方向为合成孔径雷达干扰背景下目标识别
赵红燕（1986—），女，高级工程师，博士，主要研究方向为多光谱遥感图像处理、目标识别
田金文（1960—），男，教授，博士，主要研究方向为计算机视觉及其应用、机器学习及其应用、遥感图像信息处理
基金资助:
国家自然科学基金（42071339）资助课题

Research on simulation and evaluation method of SAR typical active jamming

Xianwu ZHENG¹^,², Hongyan ZHAO³, Tian TIAN¹^,²^,*, Jinwen TIAN¹^,²

1. School of Artificial Intelligence and Automation，Huazhong University of Science and Technology，Wuhan 430074，China
2. National Key Laboratory of Multispectral Information Intelligent Processing Technology，Huazhong University of Science and Technology，Wuhan 430074，China
3. Beijing Institute of Aerospace Systems Engineering，Beijing 100076，China

Received:2024-09-10 Revised:2025-01-15 Online:2025-04-23 Published:2025-04-23
Contact: Tian TIAN

摘要/Abstract

摘要：

针对合成孔径雷达（synthetic aperture radar，SAR）有源干扰图像数据稀缺、抗干扰目标检测算法难以验证等问题，建立了SAR典型有源干扰多样式统一仿真数学模型。该模型利用回波模拟、干扰仿真和成像处理，在实验室环境下实现了低成本、大规模、快速地生成SAR干扰图像数据，能够仿真多种干扰情况，可以在重要目标附近精准地生成干扰。同时，利用该模型构建了高分辨率SAR图像干扰数据集（high resolution SAR images dataset-jamming，HRSID-J），提出一种干扰效果综合评估方法，并利用HRSID-J进行了评估验证。结果表明，所提方法充分考虑了压制和欺骗效果，能准确反映干扰影响。

关键词: 合成孔径雷达, 有源干扰, 干扰仿真, 干扰效果评估

Abstract:

To address the problems of scarcity of active jamming synthetic aperture radar （SAR） image data and difficulty in validating anti-jamming target detection algorithms, a typical SAR active jamming multi style unified simulation mathematical model is established. This model enables low-cost, large-scale, and rapid generation of SAR jamming image data in a laboratory environment through echo simulation, jamming simulation, and imaging processing. It can simulate various jamming scenarios and accurately generate jamming near critical targets. Simultaneously, the high resolution SAR images dataset-jamming （HRSID-J） is constructed using this model. A comprehensive evaluation method for jamming effects is proposed, and is validated using HRSID-J. Result indicates that the proposed method fully considering the effects of suppresses and deceives, accurately reflects the jamming impact.

Key words: synthetic aperture radar （SAR）, active jamming, jamming simulation, jamming effect evaluation

中图分类号:

TN 97

郑宪武, 赵红燕, 田甜, 田金文. SAR典型有源干扰仿真与评估方法研究[J]. 系统工程与电子技术, 2025, 47(12): 4068-4077.

Xianwu ZHENG, Hongyan ZHAO, Tian TIAN, Jinwen TIAN. Research on simulation and evaluation method of SAR typical active jamming[J]. Systems Engineering and Electronics, 2025, 47(12): 4068-4077.

图/表 8

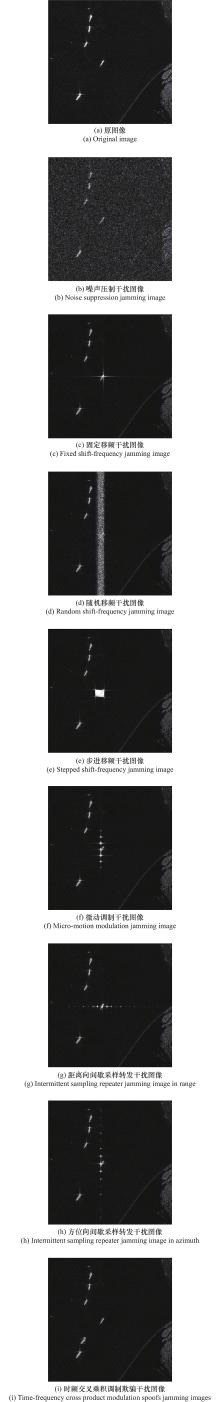

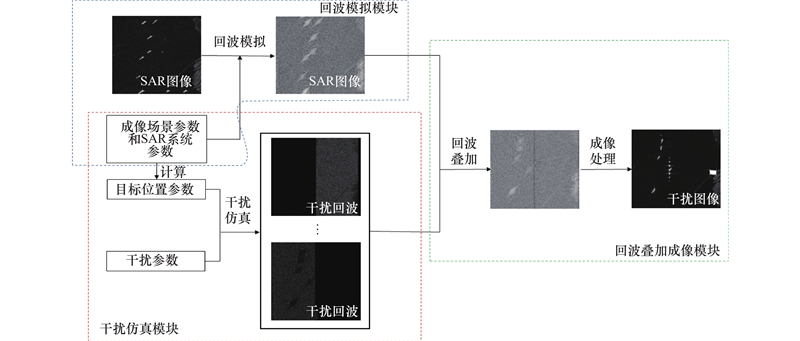

图1

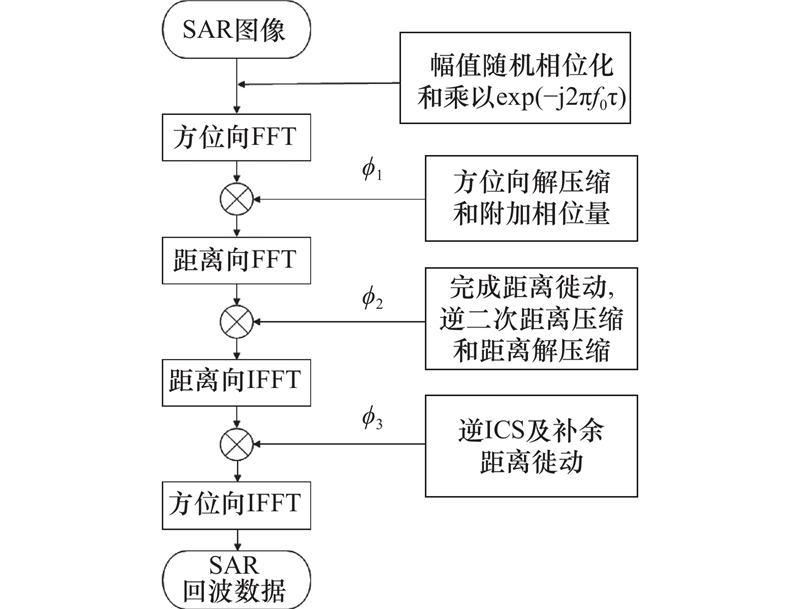

图2

表1

表2

表3

图3

表4

表5

参考文献 31

1	MOREIRA A, PRATS-IRAOLA P, YOUNIS M, et al. A tutorial on synthetic aperture radar[J]. IEEE Geoscience & Remote Sensing Magazine, 2013, 1 (1): 6- 43.
2	SUN H B, SHIMADA M, XU F. Recent advances in synthetic aperture radar remote sensing systems, data processing, and applications[J]. IEEE Geoscience and Remote Sensing Letters, 2017, 14 (11): 2013- 2016. doi: 10.1109/LGRS.2017.2747602
3	李亚超, 王家东, 张廷豪, 等. 弹载雷达成像技术发展现状与趋势[J]. 雷达学报, 2022, 11 (6): 943- 973.
	LI Y C, WANG J D, ZHANG T H, et al. Present situation and prospect of missile-borne radar imaging technology[J]. Journal of Radars, 2022, 11 (6): 943- 973.
4	李永祯, 黄大通, 邢世其, 等. 合成孔径雷达干扰技术研究综述[J]. 雷达学报, 2020, 9 (5): 753- 764.
	LI Y Z, HUANG D T, XING S Q, et al. A review of synthetic aperture radar jamming technique[J]. Journal of Radars, 2020, 9 (5): 753- 764.
5	汪日超. 星载SAR压制式干扰与抗干扰技术研究[D]. 成都: 电子科技大学, 2017.
	WANG R C. Research on spaceborne SAR compression interference and anti-jamming technology[D]. Chengdu: University of Electronic Science and Technology of China, 2017.
6	黄洪旭, 黄知涛, 周一宇. 对合成孔径雷达的移频干扰研究[J]. 宇航学报, 2006, 27 (3): 463- 468.
	HUANG H X, HUANG Z T, ZHOU Y Y. A study on the shift-frequency jamming to SAR[J]. Journal of Astronautics, 2006, 27 (3): 463- 468.
7	黄洪旭, 黄知涛, 周一宇. 对合成孔径雷达的随机移频干扰[J]. 信号处理, 2007, 23 (1): 41- 45.
	HUANG H X, HUANG Z T, ZHOU Y Y. Randomly-sift-frequency jamming style to SAR[J]. Signal Processing, 2007, 23 (1): 41- 45.
8	黄洪旭, 黄知涛, 吴京, 等. 对合成孔径雷达的步进移频干扰[J]. 宇航学报, 2011, 32 (4): 898- 902.
	HUANG H X, HUANG Z T, WU J, et al. Stepped-shift-frequency jamming to SAR[J]. Journal of Astronautics, 2011, 32 (4): 898- 902.
9	张静克, 代大海, 邢世其, 等. 基于微动调制的InSAR有源干扰方法[J]. 系统工程与电子技术, 2014, 36 (4): 661- 666.
	ZHANG J K, DAI D H, XING S Q, et al. Active jamming method for InSAR based on micro motion modulation[J]. Systems Engineering and Electronics, 2014, 36 (4): 661- 666.
10	吴晓芳, 柏仲干, 代大海, 等. 对SAR的方位向间歇采样转发干扰[J]. 信号处理, 2010, 26 (1): 1- 6.
	WU X F, BAI Z G, DAI D H, et al. Azimuth intermittent sampling repeater jamming to SAR[J]. Signal Processing, 2010, 26 (1): 1- 6.
11	黄大通, 邢世其, 李永祯, 等. 基于乘积调制的SAR灵巧干扰方法[J]. 系统工程与电子技术, 2021, 43 (11): 3160- 3168.
	HUANG D T, XING S Q, LI Y Z, et al. Smart jamming method against SAR based on multiplication modulation[J]. Systems Engineering and Electronics, 2021, 43 (11): 3160- 3168.
12	刘庆富. 对SAR/InSAR侦察与干扰方法研究[D]. 长沙: 国防科学技术大学, 2013.
	LIU Q F. Study on reconnaissance and jamming methods against SAR/InSAR[D]. Changsha: National University of Defense Technology, 2013.
13	汪俊澎, 邢世其, 李永祯, 等. 基于时频交叉乘积的调频连续波SAR干扰方法研究[J]. 系统工程与电子技术, 2023, 45 (6): 1651- 1657.
	WANG J P, XING S Q, LI Y Z, et al. FMCW SAR jamming method research based on time-frequency cross[J]. Systems Engineering and Electronics, 2023, 45 (6): 1651- 1657.
14	ZHOU F, ZHAO B, TAO M L, et al. A large scene deceptive jamming method for space-borne SAR[J]. IEEE Trans. on Geoscience and Remote Sensing, 2013, 51 (8): 4486- 4495. doi: 10.1109/TGRS.2013.2259178
15	刘立新. 对波形捷变SAR和GMTI时频交叉乘积欺骗干扰方法研究[D]. 长沙: 国防科学技术大学, 2019.
	LIU L X. Study on time-frequency cross-product deceptive interference method of waveform agile SAR and GMTI[D]. Changsha: National University of Defense Technology, 2019.
16	YANG K Z, YE W, MA F F, et al. A large-scene deceptive jamming method for space-borne SAR based on time-delay and frequency-shift with template segmentation[J]. Remote Sensing, 2020, 12 (1): 53.
17	张皓宇, 邢世其. SAR有源干扰对抗仿真软件设计与实现[J]. 舰船电子对抗, 2023, 46 (6): 102- 110.
	ZHANG H Y, XING S Q. Design and implementation of active jamming countermeasure simulation software to SAR[J]. Shipboard Electronic Countermeasure, 2023, 46 (6): 102- 110.
18	焦逊, 陈永光, 李修和. 基于模糊推理的SAR干扰效果评估[J]. 雷达科学与技术, 2006, 4 (4): 197- 201.
	JIAO X, CHENG Y G, LI X H. Assessing of jamming effect on SAR based on fuzzy reasoning[J]. Radar Science and Technology, 2006, 4 (4): 197- 201.
19	周广涛, 石长安, 杨英科, 等. 基于熵的SAR干扰效果评估方法[J]. 航天电子对抗, 2006, 22 (4): 33- 35.
	ZHOU G T, SHI C A, YANG Y K, et al. Entropy-based evaluation method for jamming effectiveness of SAR[J]. Shipboard Electronic Countermeasure, 2006, 22 (4): 33- 35.
20	WANG Y, LIU G K, MA X L, et al. A convolution modulation jamming method based on the optimal combination of noise templates[J]. IEEE Geoscience and Remote Sensing Letters, 2024, 21, 4008905.
21	TANG Z Y, YU C R, DENG Y K, et al. Evaluation of deceptive jamming effect on SAR based on visual consistency[J]. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing, 2021, 14, 12246- 12262. doi: 10.1109/JSTARS.2021.3129494
22	陈天翊. 合成孔径雷达干扰效果评估方法研究[D]. 郑州: 战略支援部队信息工程大学, 2023.
	CHEN T X. Research on the methods of SAR jamming effectiveness evaluation[D]. Zhengzhou: Strategic Support Force Information Engineering University, 2023.
23	韩国强, 李永祯, 邢世其, 等. 对新型SAR欺骗干扰效果的评估方法[J]. 宇航学报, 2011, 32 (9): 1994- 2001.
	HAN G Q, LI Y Z, XING S Q, et al. Research on evaluation method for new deceptive jamming effect on SAR[J]. Journal of Astronautics, 2011, 32 (9): 1994- 2001.
24	WEI S J, ZENG X F, QU Q Z, et al. HRSID: a high-resolution SAR images dataset for ship detection and instance segmentation[J]. IEEE Access, 2020, 8, 120234- 120254. doi: 10.1109/ACCESS.2020.3005861
25	ZHANG T W, ZHANG X L, LI J W, et al. SAR ship detection dataset（SSDD）: official release and comprehensive data analysis[J]. Remote Sensing, 2021, 13 (18): 3690. doi: 10.3390/rs13183690
26	HUANG L Q, LIU B , LI B Y, et al. OpenSARShip: a dataset dedicated to sentinel-1 ship interpretation[J]. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing, 2018, 11(1): 195−208.
27	WANG D C, ZHANG F, MA F, et al. A benchmark sentinel-1 SAR dataset for airport detection[J]. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing, 2022, 15, 6671- 6686. doi: 10.1109/JSTARS.2022.3192063
28	LEWIS B, SCARNATI T, SUDKAMP E, et al. A SAR dataset for ATR development: the synthetic and measured paired labeled experiment (SAMPLE)[C]//Proc. of the Algorithms for Synthetic Aperture Radar Imagery XXVI: SPIE Defense+Commercial Sensing Conference, 2019: 109870.
29	魏鹏. SAR回波模拟软件实现技术研究[D]. 成都: 电子科技大学, 2018.
	WEI P. Research on the software implementation technique of SAR echo simulation[D]. Chengdu: University of Electronic Science and Technology of China, 2018.
30	LIU Y C, WANG W, PAN X Y, et al. Inverse Omega-K algorithm for the electromagnetic deception of synthetic aperture radar[J]. IEEE Journal of Selected Topics in Applied Earth Observations & Remote Sensing, 2016, 9 (7): 3037- 3049.
31	VARGHESE R, SAMBATH M. YOLOv8: a novel object detection algorithm with enhanced performance and robustness[C]//Proc. of the International Conference on Advances in Data Engineering and Intelligent Computing Systems, 2024.

参数	数值
光速${\mathrm{c}}$/（m/s）	3e8
SAR高度$H$/m	1e4
脉冲宽度${T_r}$/s	5e-6
天线孔径长度$D$/m	4
脉冲重复频率${\text{PRF}}$/Hz	100
载波频率${f_0}$/Hz	1e9
飞行速度$v$/（m/s）	100
调频斜率${K_r}$/（Hz/s）	6e12
线性调频率${K_a}$/（Hz/s）	−6.667
多普勒中心频率${f_c}$/Hz	0

干扰样式	参数设置
噪声压制干扰	${U_n}(t)$=0，${U_0}$=50，$ K_{\mathrm{FM}} $=1e9 Hz
固定移频干扰	$\Delta f$=2e6 Hz
随机移频干扰	$\Delta f$=1e6 Hz，$a$=0.5，$b$=3
步进移频干扰/Hz	$\Delta {f_0}$=1e5，${\mathrm{PRF}}$=100，$\Delta f$=1e3
微动调制干扰/m	${R_r}$=30，$L$=90
距离向间歇采样转发干扰	${R_r}$=70 m，${D_r}$=0.3
方位向间歇采样转发干扰	${R_r}$=40 m，${D_r}$=0.3
时频交叉乘积调制欺骗干扰/m	${R_r}$=100，${R_a}$=50

项目	描述
数据规模	50436张SAR图像，149319个船舶实例，44832个干扰实例（8类）
数据来源	基于HRSID数据集仿真生成
数据格式	YOLO格式
图像分辨率	800×800
应用场景	干扰检测、干扰分类、干扰下目标检测

干扰样式	均值	相关系数	结构相似度	精确度P	召回率R	置信度$\theta $
原图	35.81	1.00	1.00	0.946	0.883	—
噪声压制干扰	46.34	0.88	0.83	0.939	0.686	0.00
固定移频干扰	59.07	0.47	0.43	0.82	0.761	0.52
随机移频干扰	66.86	0.53	0.49	0.863	0.713	0.48
步进移频干扰	94.74	0.32	0.26	0.693	0.753	0.78
微动调制干扰	63.96	0.53	0.50	0.829	0.665	0.62
距离向间歇采样转发干扰	42.93	0.67	0.65	0.895	0.749	0.44
方位向间歇采样转发干扰	42.45	0.67	0.65	0.884	0.779	0.44
时频交叉乘积调制欺骗干扰	32.38	0.72	0.72	0.772	0.884	0.93

干扰样式	压制度	欺骗度	综合评价
原图	0.000	0.000	0.00
噪声压制干扰	1.031	0.007	0.007
固定移频干扰	0.782	0.535	0.419
随机移频干扰	1.215	0.487	0.592
步进移频干扰	1.75	0.820	1.435
微动调制干扰	0.986	0.631	0.622
距离向间歇采样转发干扰	0.377	0.443	0.167
方位向间歇采样转发干扰	0.366	0.444	0.162
时频交叉乘积调制欺骗干扰	0.279	0.946	0.264
