控制约束下的高超声速飞行器轨迹优化策略

doi:10.12305/j.issn.1001-506X.2025.05.26

系统工程与电子技术 ›› 2025, Vol. 47 ›› Issue (5): 1646-1654.doi: 10.12305/j.issn.1001-506X.2025.05.26

• 制导、导航与控制 • 上一篇

控制约束下的高超声速飞行器轨迹优化策略

黄迅¹, 陈柏屹¹^,*, 彭寿勇², 刘燕斌¹, 杨犇¹, 庞浩然¹

1. 南京航空航天大学航天学院, 江苏南京 211106
2. 北京空天技术研究所, 北京 100074

收稿日期:2024-06-05 出版日期:2025-06-11 发布日期:2025-06-18
通讯作者: 陈柏屹
作者简介:黄迅(2000—), 男, 硕士研究生, 主要研究方向为高超飞行器控制及一体化融合设计、空天变构型飞行器建模与控制
陈柏屹(1989—), 男, 副教授, 博士, 主要研究方向为高超声速飞行控制、变体飞行协调控制
彭寿勇(1978—), 男, 研究员, 博士, 主要研究方向为飞行器制导控制系统设计、一体化控制、评估与验证
刘燕斌(1980—), 男, 教授, 博士, 主要研究方向为高超飞行器控制及一体化融合设计、空天变构型飞行器建模与控制
杨犇(1998—), 男, 博士研究生, 主要研究方向为高超声速飞行器建模与控制
庞浩然(2001—), 男, 硕士研究生, 主要研究方向为高超声速飞行控制、智能建模
基金资助:
国家自然科学基金(52272369);基础前沿寻宝项目(JCKY2022603C016)

Trajectory optimization strategy for hypersonic vehicle under control constraints

Xun HUANG¹, Boyi CHEN¹^,*, Shouyong PENG², Yanbin LIU¹, Ben YANG¹, Haoran PANG¹

1. College of Astronautics, Nanjing University of Aeronautics and Astronautics, Nanjing 211106, China
2. Beijing Aerospace Technology Institute, Beijing 100074, China

Received:2024-06-05 Online:2025-06-11 Published:2025-06-18
Contact: Boyi CHEN

摘要/Abstract

摘要：

高超声速飞行器因具有飞行速度快、机动性强等特点, 其轨迹规划问题的研究需要考虑诸如飞行器燃油、飞行安全等多方面的影响因素和约束条件。采用一体化飞/推耦合飞行器建模, 通过研究飞行器的控制约束条件, 提出一种基于轨迹设计控制约束的自适应伪谱法轨迹优化策略。仿真对比结果表明, 改进后的轨迹优化策略能提供较大的控制裕度, 保证了飞行器在爬升过程中的稳定性和可控性, 在综合性能上更具优势。

关键词: 高超声速飞行器, 约束条件, 轨迹设计, 轨迹优化, 控制裕度

Abstract:

Due to the characteristics of fast flight speed and strong maneuverability, the research on trajectory planning of hypersonic vehicle needs to consider various influencing factors and constraints such as vehicle fuel and flight safety. This article adopts integrated flight/propulsion coupling vehicle modeling, and proposes an adaptive pseudospectral trajectory optimization strategy based on trajectory design control constraints by studying the control constraints of the vehicle. Simulation comparison shows that the improved trajectory optimization strategy can provide more control margin, enabling the vehicle to climb steadily and relatively during the climb process and has more advantages in overall performance.

Key words: hypersonic vehicle, constraint condition, trajectory design, trajectory optimization, control margin

中图分类号:

V249.1

黄迅, 陈柏屹, 彭寿勇, 刘燕斌, 杨犇, 庞浩然. 控制约束下的高超声速飞行器轨迹优化策略[J]. 系统工程与电子技术, 2025, 47(5): 1646-1654.

Xun HUANG, Boyi CHEN, Shouyong PENG, Yanbin LIU, Ben YANG, Haoran PANG. Trajectory optimization strategy for hypersonic vehicle under control constraints[J]. Systems Engineering and Electronics, 2025, 47(5): 1646-1654.

图/表 18

表1

图1

表2

表3

表4

图2

图3

图4

表5

图5

表6

图6

图7

图8

图9

图10

图11

表7

参考文献 31

1	DINGY B,YUEX K,CHENG S,et al.Review of control and guidance technology on hypersonic vehicle[J].Chinese Journal of Aeronautics,2022,35(7):1-18. doi: 10.1016/j.cja.2021.10.037
2	ZHANGY L,WUH Y,ZHAOJ L,et al.Design and performance analysis of morphing nose cone driven by a novel bionic parallel mechanism for aerospace vehicle[J].Aerospace Science and Technology,2023,139,108365. doi: 10.1016/j.ast.2023.108365
3	ANH,WUQ Q,WANGC H,et al.Scramjetoperation guar anteed longitudinal control of air-breathing hypersonic vehicles[J].IEEE/ASME Trans.on Mechatronics,2020,25(6):2587-2598. doi: 10.1109/TMECH.2020.2983521
4	MAQ H,PANR,LIJ P,et al.Study on dynamic pressure control of air-breathing hypersonic vehicle[J].Journal of Physics: Conference Series,2023,2460(1):012040. doi: 10.1088/1742-6596/2460/1/012040
5	GAO B L, YAO Y D, CHENG H, et al. An online trajectory planning method for hypersonic aircraft considering maneuver-ability[C]//Proc. of the IEEE 4th International Conference on Computer, Control and Robotics, 2024: 323-327.
6	SAHBONN,JACEWICZM,LICHOTAP,et al.Path-following control for thrust-vectored hypersonic aircraft[J].Energies,2023,16(5):2501. doi: 10.3390/en16052501
7	赵昱宇,索超,王雨潇.基于微分平坦的高超声速飞行器跟踪控制方法[J].系统工程与电子技术,2024,46(3):1084-1092. doi: 10.12305/j.issn.1001-506X.2024.03.35
	ZHAOY Y,SUOC,WANGY X.Differential flatness-based tracking control method for hypersonic vehicle[J].Systems Engineering and Electronics,2024,46(3):1084-1092. doi: 10.12305/j.issn.1001-506X.2024.03.35
8	闫循良,王舒眉,王培臣,等.RBCC高超声速飞行器上升段轨迹快速优化[J].西北工业大学学报,2023,41(6):1064-1072.
	YANX L,WANGS M,WANGP C,et al.Rapid ascent tra-jectory optimization of rocket-based combined cycle hypersonic vehicle[J].Journal of Northwestern Polytechnical University,2023,41(6):1064-1072.
9	WANGJ Y,WUY P,LIUM,et al.A real-time trajectory optimization method for hypersonic vehicles based on a deep neural network[J].Aerospace,2022,9(4):188. doi: 10.3390/aerospace9040188
10	许泽宇,王洪波,康永来,等.基于轨迹优化的返回式滑翔飞行器最小航程影响因素分析[J].导弹航天运载技术,2019(5):7-11.
	XUZ Y,WANGH B,KANGY L,et al.Analysis of the impact factors for the minimum-range of the reentry glide vehicle based on trajectory optimization[J].Missiles and Space Vehicles,2019(5):7-11.
11	赵佳钏. 助推滑翔式导弹助推段轨迹优化及制导方法研究[D]. 哈尔滨: 哈尔滨工业大学, 2021.
	ZHAO J C. Research on trajectory optimization and guidance method of boost-glide missile in boost phase[D]. Harbin: Harbin Institute of Technology, 2021.
12	许东欢,徐桂甲,叶赛仙,等.基于伪谱法的空天飞行器上升段非线性闭环最优制导算法[J].战术导弹技术,2017(4):57-65.
	XUD H,XUG J,YES X,et al.Nonlinear closed-loop optimal ascent guidance for aerospace vehicle based on pseudospectral method[J].Tactical Missile Technology,2017(4):57-65.
13	杨希祥,杨慧欣,王鹏.伪谱法及其在飞行器轨迹优化设计领域的应用综述[J].国防科技大学学报,2015,37(4):1-8.
	YANGX X,YANGH X,WANGP.Overview of pseudo-spectral method and its application in trajectory optimum design for flight vehicles[J].Journal of National University of Defense Rechnology,2015,37(4):1-8.
14	MBAGWUC C,DALLED J,DRISCOLLJ F.Maximizing lift-to-drag and thrust-to-drag ratios for trimmed hypersonic vehicles[J].Journal of Aircraft,2023,60(5):1564-1576. doi: 10.2514/1.C037186
15	陈柏屹. 空天飞行器面向控制一体化的建模及多系统关联特性分析[D]. 南京: 南京航空航天大学, 2019.
	CHEN B Y. Control-oriented modeling andassociated characteristic analysis for integrated design of aerospace vehicles[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2019.
16	PARKERJ T,SERRANIA,YURKOVICHS,et al.Control-oriented modeling of an air-breathing hypersonic vehicle[J].Journal of Guidance, Control, and Dynamics,2007,30(3):856-869. doi: 10.2514/1.27830
17	杨犇. 考虑飞推耦合的高超声速飞行器智能火力控制方法研究[D]. 南京: 南京航空航天大学, 2023.
	YANG B. Research on intelligent fire control method for hypersonic vehicle with flight-propulsion interactions[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2023.
18	LIH S,WANGY,XUS C,et al.Trajectory optimization of hypersonic periodic cruise using an improved PSO algorithm[J].International Journal of Aeros pace Engineering,2021,2021(4):2526916.
19	赵鹏. 高超声速助推/吸气巡航飞行器动力学特性及轨迹优化[D]. 哈尔滨: 哈尔滨工业大学, 2022.
	ZHAO P. Dynamic characteristics and trajectory optimization of hypersonic boost/in-hale cruise vehicle[D]. Harbin: Harbin Institute of Technology, 2022.
20	郭建国,苏亚鲁.高超飞行器自适应动态规划的控制系统设计[J].系统工程与电子技术,2021,43(6):1628-1635.
	GUOJ G,SUY L.Control system design of adaptive dynamic programming for hypersonic vehicle[J].Systems Engineering and Electronics,2021,43(6):1628-1635.
21	FIORENTINI L. Nonlinear adaptive controller design for air-breathing hypersonic vehicles[D]. Columbus: the Ohio State University, 2010.
22	BOLENDERM A,DOMAND B.Nonlinear longitudinal dynamical model of an air-breathing hypersonic vehicle[J].Journal of Spacecraft and Rockets,2007,44(2):374-387. doi: 10.2514/1.23370
23	MALYUTAD,YUY,ELANGOP,et al.Advances in trajectory optimization for space vehicle control[J].Annual Reviews in Control,2021,52,282-315.
24	DONG C L, LI Z T, ZHANG H B, et al. Trajectory optimization of hypersonic glider based on attack angle-velocity profile using Gauss pseudo-spectral method[C]//Proc. of the IEEE 41st Chinese Control Conference, 2022: 3287-3292.
25	岳彩红,唐胜景,郭杰,等.高超声速伸缩式变形飞行器再入轨迹快速优化[J].系统工程与电子技术,2021,43(8):2232-2243. doi: 10.12305/j.issn.1001-506X.2021.08.25
	YUEC H,TANGS J,GUOJ,et al.Reentry trajectory rapid optimization for hypersonic telescopic deformable vehicle[J].Systems Engineering and Electronics,2021,43(8):2232-2243. doi: 10.12305/j.issn.1001-506X.2021.08.25
26	WANGZ,WUZ.Six-DOF trajectory optimization for reusable launch vehicles via Gauss pseudo spectral method[J].Journal of Systems Engineering and Electronics,2016,27(2):434-441.
27	ANK,GUOZ Y,XUX P,et al.A framework of trajectory design and optimization for the hypersonic gliding vehicle[J].Aerospace Science and Technology,2020,106,106110.
28	TAOC.Trajectory optimization and tracking controller based on Gauss pseudo spectral method for hypersonic vehicle[J].Journal of System Simulation,2020,29(4):865-872.
29	汤佳骏. 高超声速飞行器变质心辅助控制方法研究[D]. 南京: 南京航空航天大学, 2020.
	TANG J J. Research on moving centroid assisted control method for hypersonic vehicle[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2020.
30	LI Y B, XU L, YANG Y W, et al. Feasibility analysis of hypersonic vehicles trajectory under multiple constraints[C]//Proc. of the International Conference on Guidance, Navigation and Control, 2022: 5684-5695.
31	DALLE D J. Interactions between flight dynamics and propulsion systems of air-breathing hypersonic vehicles[D]. Ann Arbor: University of Michigan, 2013.

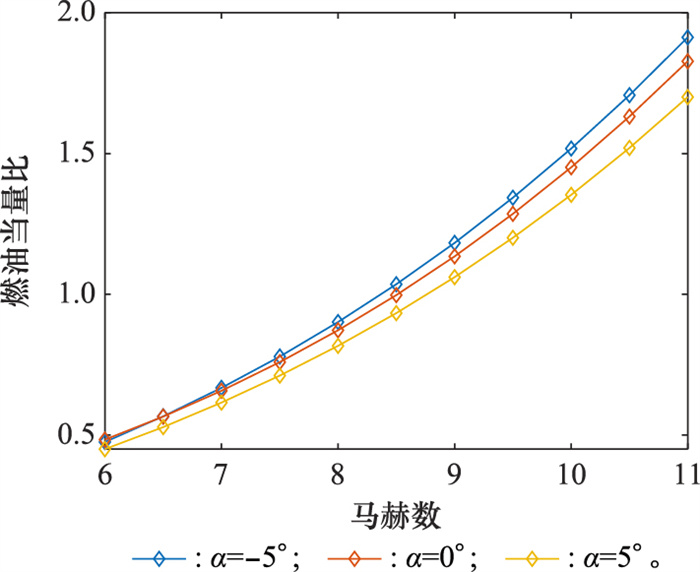

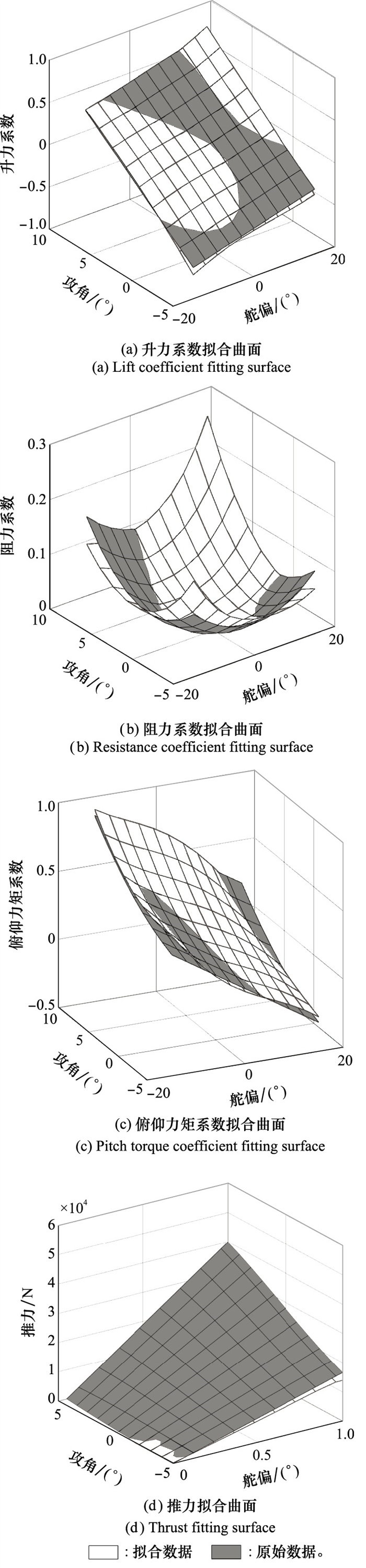

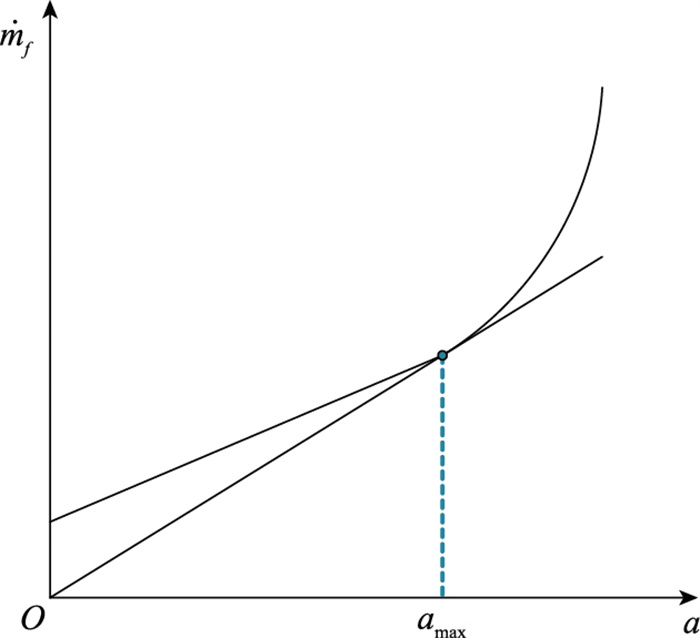

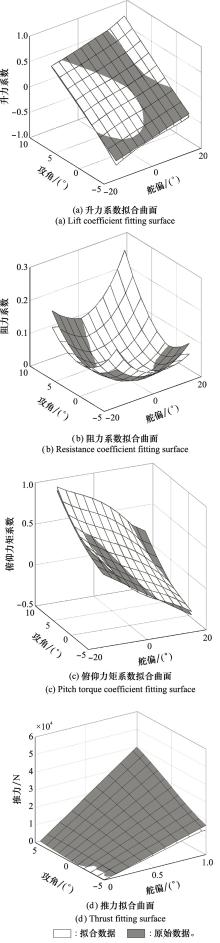

状态量	气动系数
状态量	C_L	C_D	C_m	C_T
α	一次函数	二次函数	二次函数	一次函数
δ_e	一次函数	二次函数	一次函数	弱关系
ϕ	弱关系	弱关系	弱关系	一次函数

气动系数	拟合优度
C_L	0.990 8
C_D	0.980 4
C_m	0.983 6
C_T	0.947 8

参数	下界	上界	参数	下界	上界
α	－1	6	q	－10	10
γ	－5	5	θ	－10	10

参数	下界	上界
Q/(W/m²)	—	5×10⁵
${\bar q}$/Pa	2.4×10⁴	9.5×10⁴
n_z/g	—	3.5

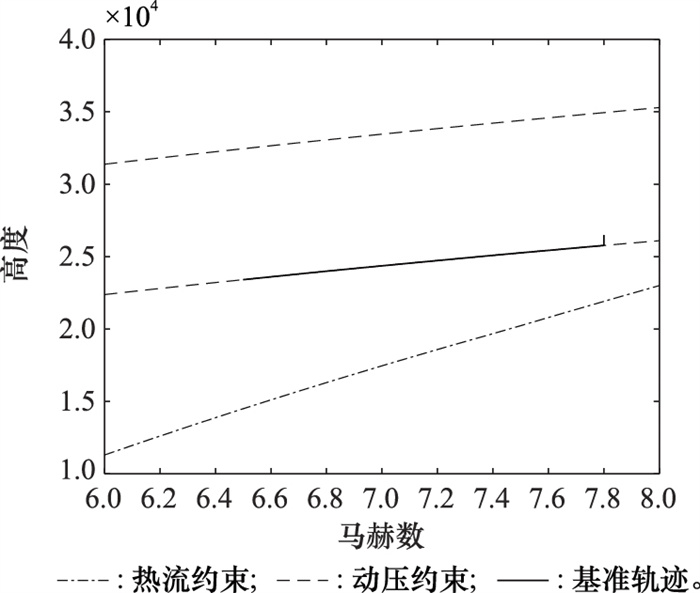

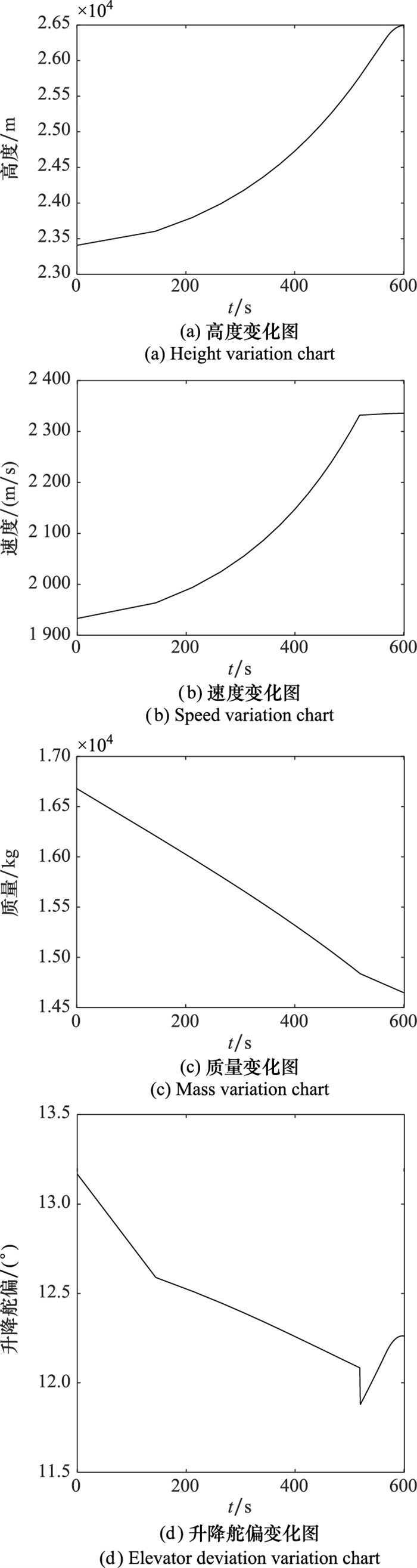

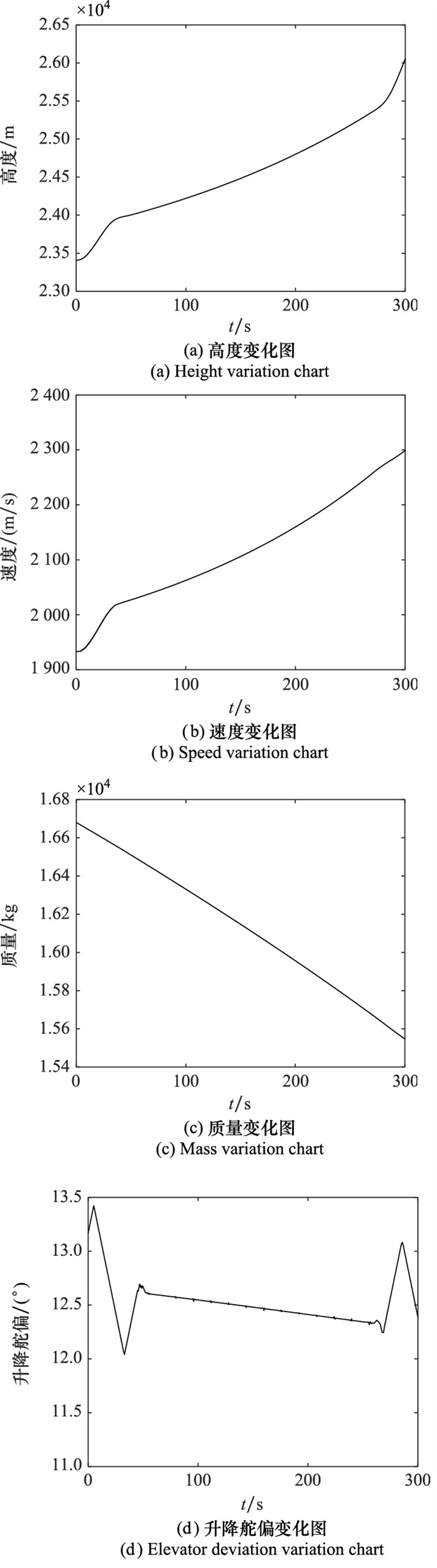

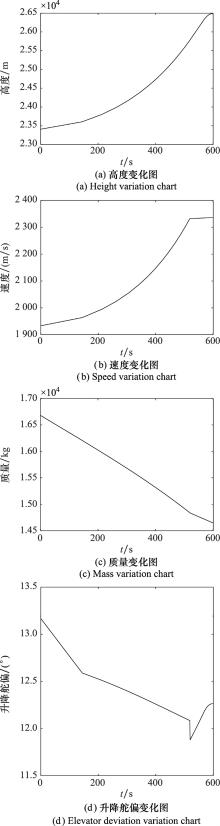

阶段	初始高度/m	末端高度/m	初始速度/Ma	末端速度/Ma	动压/Pa
等动压爬升段	23 408	25 769	6.5	7.8	95 000
等马赫爬升段	25 769	26 495	6.5	7.8	－

控制约束下的高超声速飞行器轨迹优化策略

Trajectory optimization strategy for hypersonic vehicle under control constraints

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 18

参考文献 31

相关文章 15

编辑推荐

Metrics

本文评价

约束	上界	下界
控制约束/((°)/s)	0.35	－0.35
状态约束/(°)	14	10

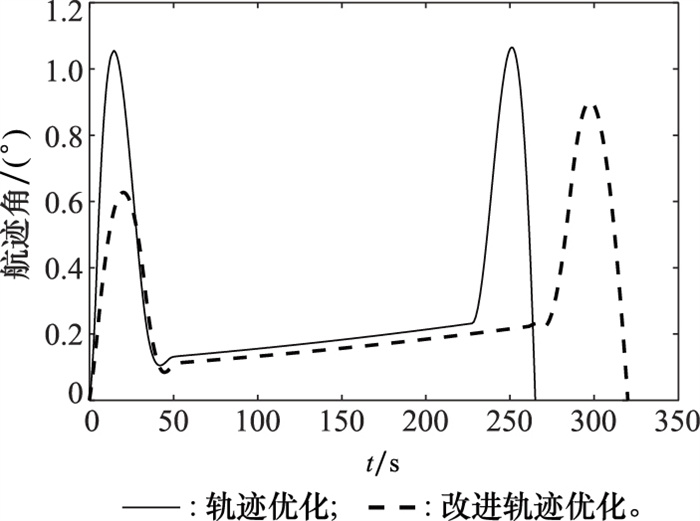

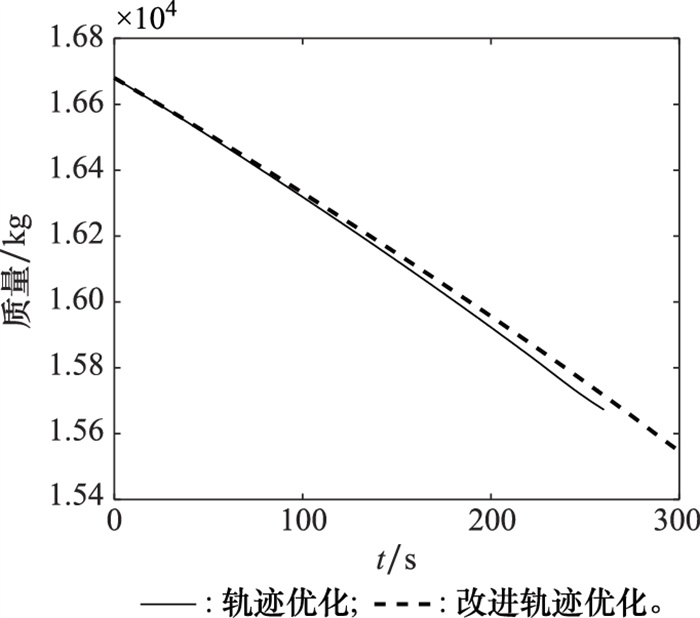

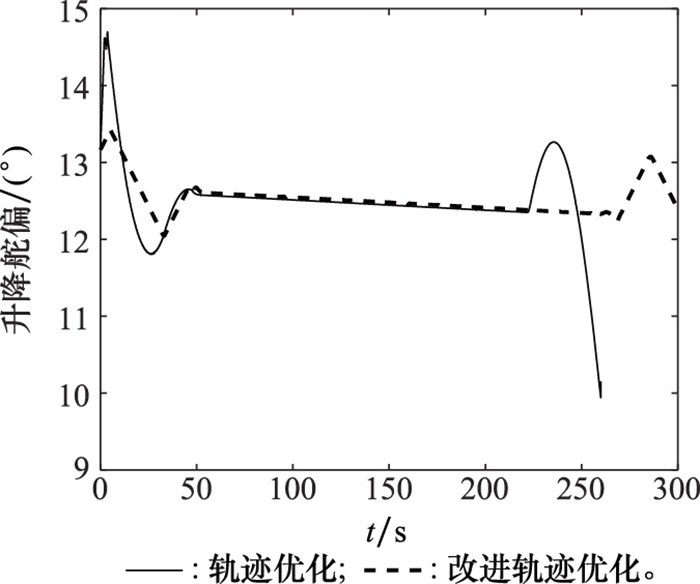

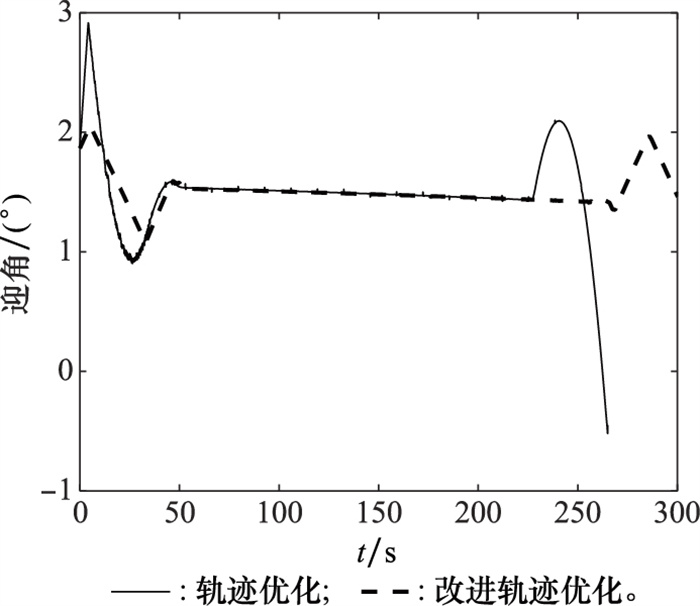

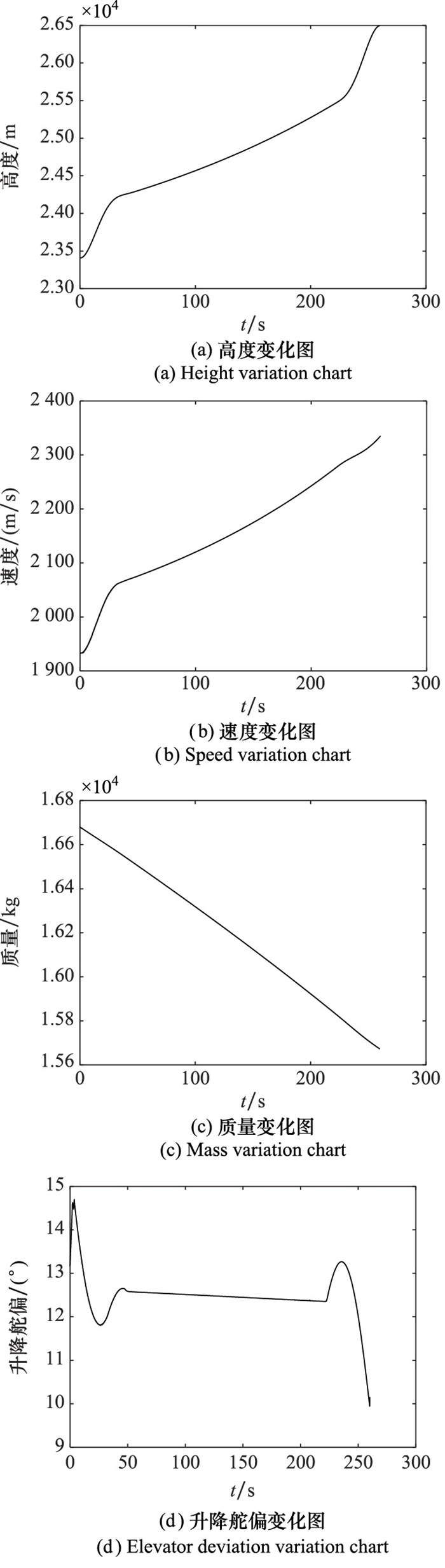

规划策略	质量初值/kg	质量终值/kg	燃油消耗/kg	时间消耗/s
轨迹设计	16 680	14 642	2 038	597
轨迹优化	16 680	15 674	1 006	263
改进轨迹优化	16 680	15 469	1 211	318
