Research on modeling and simulation evaluation method of system-of-systems network dynamics

Xiaobo LI¹, Zhijie HUANG¹^,*(), Chenglong ZHANG², Jie ZHANG¹, Tao WANG¹, Tian JING¹

1. College of Systems Engineering，National University of Defense Technology，Changsha 410073，China
2. Beijing Institute of Electronic System Engineering，Beijing 100854，China

Received:2025-03-14 Revised:2025-06-30 Online:2025-09-29 Published:2025-09-29
Contact: Zhijie HUANG E-mail:huangzhijie23@foxmail.com

摘要/Abstract

摘要：

面向体系架构设计方案的仿真优化问题，针对体系架构静态分析在对抗行为刻画方面的不足，以及体系效能存在仿真抽象层次低、方案空间探索效率低、难以揭示深层次的机理规律等问题，提出体系网络动力学建模与仿真方法。该方法结合建模与仿真形式体系理论和网络动力学理论，采取形式化、规范化方法来对作战体系的构成要素及其连接方式、行为机制和演化机理进行网络化建模和动态行为仿真。首先对相关研究现状进行综述分析，然后提出体系网络动力学建模与仿真的方法框架，接着从模型规范、仿真算法和评估指标3个方面详细阐述所提方法的形式体系内涵，并且在自研仿真系统原型的基础上开展案例验证。案例研究表明该方法能够以可解释因果机理的方式实现对体系设计方案空间的快速计算实验与广度寻优。

关键词: 网络动力学, 建模与仿真, 评估, 优化

Abstract:

Focused on the simulation optimization problem in system-of-systems architecture design solutions, aiming at the the limitations of system-of-systems architecture static analysis in characterizing adversarial behaviors, as well as issues in system-of-systems effectiveness simulation, such as low abstraction levels, inefficient exploration of the solution space, and difficulties in revealing underlying causal mechanisms. A network dynamics modeling and simulation method for system of systems is proposed. This method integrates modeling and simulation formal system-of-systems theory and network dynamics theory. It employs formalized and standardized approaches to constituent elements of combat system-of-systems, their interconnections, behavioral mechanisms, and evolutionary principles through network modeling and dynamic behavior simulation.Firstly, the related research status is reviewed and analyzed, and then the method framework of modeling and simulation of system-of-systems network dynamics is proposed. Then the formal system-of-systems connotation of the proposed method is elaborated from three aspects of model specification, simulation algorithm and evaluation index, and the case verification is carried out on the basis of self-developed simulation system prototype. The case study shows that this method can realize the rapid calculation experiment and wide optimization of the system-of-systems design scheme space in the way of explaining the causal mechanism.

Key words: network dynamics, modeling and simulation, assessment, optimization

中图分类号:

TP 311

李小波, 黄智捷, 张承龙, 张杰, 王涛, 井田. 体系网络动力学建模与仿真评估方法研究[J]. 系统工程与电子技术, 2025, 47(12): 3901-3911.

Xiaobo LI, Zhijie HUANG, Chenglong ZHANG, Jie ZHANG, Tao WANG, Tian JING. Research on modeling and simulation evaluation method of system-of-systems network dynamics[J]. Systems Engineering and Electronics, 2025, 47(12): 3901-3911.

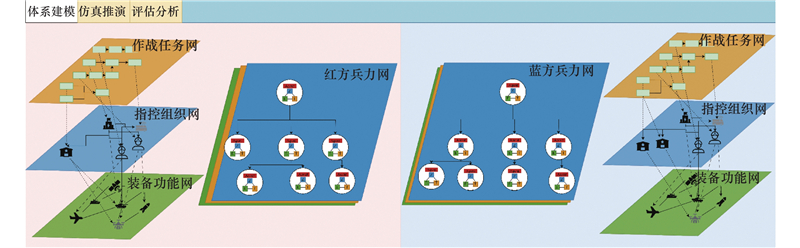

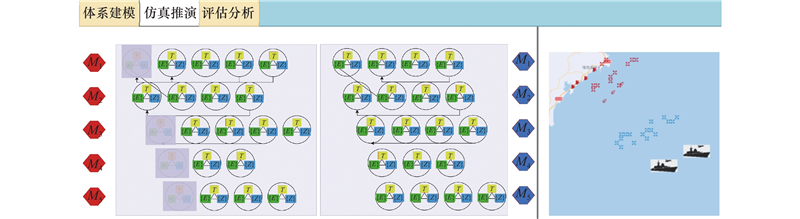

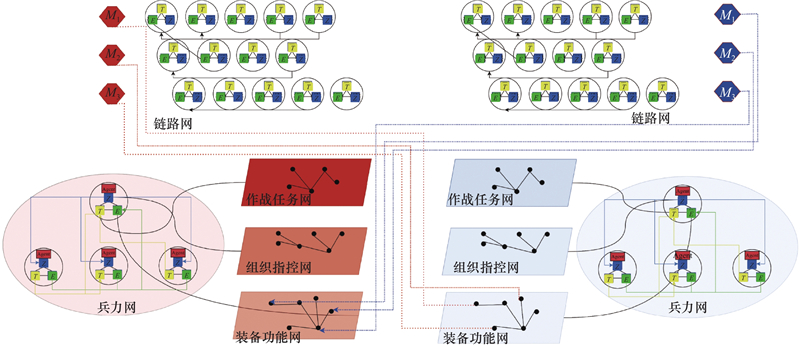

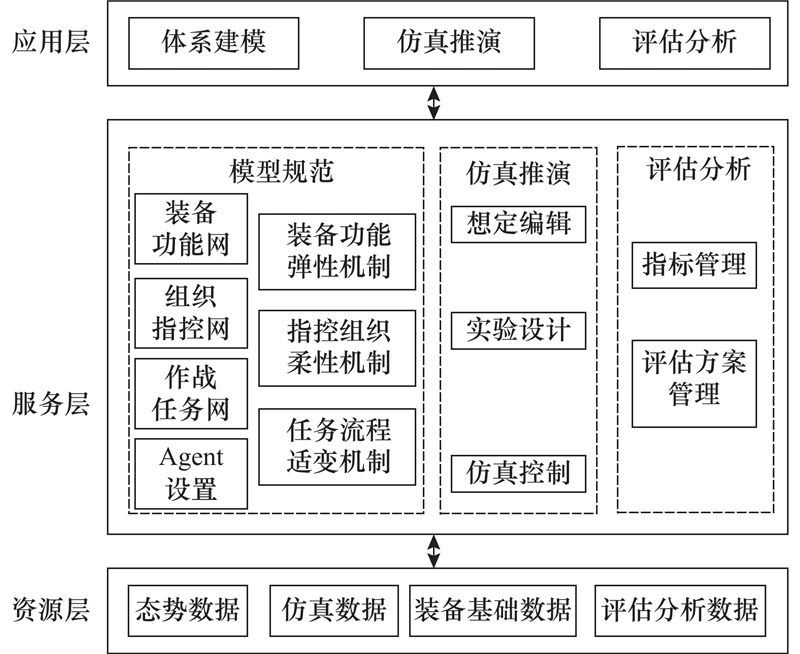

图/表 10
